Web cam pour site

[Guillaume_67370]

Bonjour,

Je suis à la recherche d'une Web cam extérieure fiable sans fil (cable éléctrique) et WIFI pour mettre sur mon site Internet.

D'avance merci

[FlorianL]

à énergie solaire donc ?

[Guillaume_67370]

à énergie solaire donc ?

Oui exactement

[casimodo]

Bonjour

Concernant les aides et critères de choix d'une webcam IP sans-fil, le forum instrumentation est déjà riche en explications et retours d'expériences sur des modèles WIFI et particulièrement sur la Foscam FI9805W donc se reporter aux sujets:

avis cam dudit modèle:

/topic/84891-avis-camera-ip-foscam-fi9805w/'>http://forums.infoclimat.fr/topic/84891-avis-camera-ip-foscam-fi9805w/

Webcam Nord/Est Grand Ballon ( la Sud/Est est analogique par liaison coaxiale)

/topic/83237-webcam-grand-ballon/'>http://forums.infoclimat.fr/topic/83237-webcam-grand-ballon/

mais pas seulement ...

Sur l'aspect alimentation électrique autonome de la cam, dite en "site isolé", le problème est toujours la même, prévoir des panneaux solaires et accus correctement dimensionnés en fonction de la durée d'ensoleillement du site considéré, sachant qu'il faut tenir compte de la décharge naturelle des batteries ( capacité nominale, au moins 90 Ah) , surtout avec le froid, et de la consommation du régulateur (onduleur). On peut déjà dire qu'une installation en montagne nécessitera plus de performances qu'une implantation sur la Côte d'Azur. Ensuite plus la caméra est dotée de LED, donc consomme, plus la puissance produite et emmagasinable devra être élevée. Enfin, le n d'heures de fonctionnement de la cam par jour influe... etc..

Voilà ce qu'il faut déjà savoir avant de se lancer, sachant que le prix des kits solaires 5V (possible selon la tension d'alim de la cam) ou 12 V,( ou 12>220 v par convertisseur) dits prêt à l'emploi, ont certes baissé, mais peuvent approcher ou dépasser les 300 €, selon notamment la puissance, donc la surface du panneau exposée, (délivrant 85 watts, au moins) et la qualité des différents composants de l'installation...

Pour info il existe encore la solution les caméras HD analogiques Pal, sans fil (émettrices) en 5.8 GHz, ( ou cam + transmetteur 5.8 GHz) avec un récepteur à brancher sur une carte ou clé d'acquisition vidéo...

Comme vous êtes frontalier regardez les offres solaires, kit ou en composition, en Allemagne...

[Guillaume_67370]

Bonjour

Concernant les aides et critères de choix d'une webcam IP sans-fil, le forum instrumentation est déjà riche en explications et retours d'expériences sur des modèles WIFI et particulièrement sur la Foscam FI9805 donc se reporter aux sujets, avis cam, dudit modèle ou sur, par exemple, "Webcam Grand Ballon"... , mais pas seulement ...

Sur l'aspect alimentation électrique autonome de la cam, "site isolé", le problème et la situation est toujours la même, prévoir des panneaux solaires et accus correctement dimensionnés en fonction de la durée d'ensoleillement du site sachant qu'il faut tenir compte de la décharge naturelle des batteries (surtout avec le froid) et de la consommation du régulateur (onduleur). Ensuite plus la caméra est dotée de LED, plus la puissance produite et emmagasinable devra être élevée. Enfin, le n d'heures de fonctionnement par jour influe... etc..

Voilà ce qu'il faut déjà savoir avant de se lancer, sachant le prix des kits solaires 12 V, dits prêt à l'emploi, ont certes baissé, mais peuvent atteindre ou dépasser les 300 €, selon notamment la puissance et la qualité des composants...

Comme vous êtes frontalier regardez les offres solaires, kit ou en composition, en Allemagne...

Merci pour votre réponse.

J'ai un peu regardé mais en fait la caméra Foscam FI9805 n'est pas sans fil, il y a bien un câble d'alimentation non?

Si je comprends bien il n'existe pas de Webcam avec kits solaires (une batterie qui prend le relais lors des journées pas très ensoleillées et une pile solaire ).

En fait mon problème ma Web cam serait loin de toute sources électriques (il faudrait tirer du câble du haut de ma grange jusqu'à l'autre bout pour la raccorder).

Désolé je ne suis vraiment pas expert en la matière

Merci pour votre aide.

[Nyko]

Bonjour,

si tu as un vieux smartphone qui tourne sous Android et qui traîne au fond d'un tiroir, tu as cette solution en attendant: http://www.solarcam.fr

[Guillaume_67370]

Bonjour,

si tu as un vieux smartphone qui tourne sous Android et qui traîne au fond d'un tiroir, tu as cette solution en attendant: http://www.solarcam.fr

Bonsoir,

Pas mal comme solution!! /emoticons/wink@2x.png 2x" width="20" height="20"> mais je souhaiterai tout de même quelque chose de correct du même ressort càd avec panneau solaire mais avec une vrai webcam...

Cela n'existe pas?

Thanks

[bianconero]

Cela n'existe pas?

Thanks

heu si si que ça existe (désolé pour la pub)*

http://www.4gcam.it/

[Guillaume_67370]

heu si si que ça existe (désolé pour la pub)*

http://www.4gcam.it/

Plutôt intéressant merci beaucoup !! Mais celà reste très cher...

Acheter une Web cam Wifi normale puis acheter + monter le panneau solaire serait moins onéreux non ?

Facile à monter ? à trouver (On pejut utiliser n'importe quel web cam wifi et panneau solaire) ?

[FlorianL]

A voir combien coûterais l'installation suivante :

Panneau solaire relié à une batterie via un régulateur de charge, + convertisseur 12V> 220V + Webcam ip

Et pour l'accès au net de la webcam, tu as un point d'accès qui est joignable sur le lieu d'implantation de la webcam ? Si non il faudra prévoir un système avec connection 3G mais ça complexifiera.

En tout cas la solution solarcam est plaisante mais pourrait s’avérer inadaptée si températures négatives. A voir.

[Nyko]

Acheter une Web cam Wifi normale puis acheter + monter le panneau solaire serait moins onéreux non ?

Facile à monter ? à trouver (On pejut utiliser n'importe quel web cam wifi et panneau solaire) ?

Je te conseille d'exposer ton problème sur ce forum: forum-photovoltaique.fr/index.php

Suivant la webcam que tu auras choisi et suivant la consommation de celle-ci, ils calculeront (avec ton exposition et avec le nombre de jours d'autonomie que tu souhaites avoir) la puissance du panneau solaire ainsi que la capacité de la batterie nécessaire au bon fonctionnement de ton projet.

[Guillaume_67370]

A voir combien coûterais l'installation suivante :

Panneau solaire relié à une batterie via un régulateur de charge, + convertisseur 12V> 220V + Webcam ip

Et pour l'accès au net de la webcam, tu as un point d'accès qui est joignable sur le lieu d'implantation de la webcam ? Si non il faudra prévoir un système avec connection 3G mais ça complexifiera.

En tout cas la solution solarcam est plaisante mais pourrait s’avérer inadaptée si températures négatives. A voir.

Ou peut-on trouver ces panneaux solaires+batterie et convertisseur 12v>220V ?

Un point d'accès joignable sur le lieu d'implantation, non... Je pensais via WIFI (Webcam vers la Box) ?

[FlorianL]

Ou peut-on trouver ces panneaux solaires+batterie et convertisseur 12v>220V ?

Un point d'accès joignable sur le lieu d'implantation, non... Je pensais via WIFI (Webcam vers la Box) ?

pour les équipements cités pour l'énergie solaire tu devrais trouver en cherchant sur le net, le forum photovoltaique partagé par Nyko devrait sans aucun doute t'aider.

concernant un point d'accès je parlait évidement de point d'accès wifi, la portée du réseau wifi émis par ta box atteind-elle la zone d'implantation de la caméra ?

[Guillaume_67370]

concernant un point d'accès je parlait évidement de point d'accès wifi, la portée du réseau wifi émis par ta box atteind-elle la zone d'implantation de la caméra ?

Merci Florian, Nyko!!

Ma Web cam se trouverait à environ 50m tout au plus de ma box. Ce serait ok ??

[meteo-quimper]

Pour avoir une idée des distances théoriques suivant les normes de transmission: http://fr.wikipedia.org/wiki/Wi-Fi

C'est comme pour les stations Davis, les distances sont données point d’accès et périphérique wifi à l'extérieur, à vue par beau temps....

[FlorianL]

Tu peux faire un test simple, en te rendant à l'emplacement muni d'un smartphone en wifi, puis tu contrôle que tu est bien connecté au wifi de ta box sur ton smartphone, si il ne capte pas alors faudra envisager de placer un répéteur wifi ou déplacer ta box plus près de la zone d'implantation.

[Nyko]

Ou peut-on trouver ces panneaux solaires+batterie et convertisseur 12v>220V ?

Un point d'accès joignable sur le lieu d'implantation, non... Je pensais via WIFI (Webcam vers la Box) ?

Salut, un lien pour t'aider: electrosun.fr/domotique-energie-renouvelable-solaire-connecteur-MC4-ondulateur-robot/camera-IP-autonome/Cam%C3%A9ra-surveillance-solaire

Je pense que tu peux trouver moins cher en prenant autre chose que du Victron

[Guillaume_67370]

Salut, un lien pour t'aider: electrosun.fr/domotique-energie-renouvelable-solaire-connecteur-MC4-ondulateur-robot/camera-IP-autonome/Cam%C3%A9ra-surveillance-solaire

Je pense que tu peux trouver moins cher en prenant autre chose que du Victron

Merci intéressant /emoticons/smile@2x.png 2x" width="20" height="20">

J'ai regardé, une caméra solaire, moins cher perso je trouve pas? C'est du bon matériel?? Sur le forum photovoltaïque une personne m'a déconseillé le wifi car trop de problème.

Qu'en pensez-vous?

Merci pour vos retours

[casimodo]

Bonjour

Le sujet sur les installations solaires isolées est trop riche et complexe pour être retraité quasi-exhaustivement en quelques lignes. Voir les aides au choix, conseils, dimensionnements, portant déjà sur les différents types de panneaux photovoltaïques disponibles en fonction du particularisme du site et sur les différentes batteries et leur capacité, avec avantages et inconvénients des modèles.. Quant aux cams vous y trouverez des solutions..

http://forum.zonehd.net/viewtopic.php?id=2893

Commencez par choisir une caméra afin de déterminer sa consommation... !

[Guillaume_67370]

Bonjour

Le sujet sur les installations solaires isolées est trop riche et complexe pour être retraité quasi-exhaustivement en quelques lignes. Voir les aides au choix, conseils, dimensionnements, portant déjà sur les différents types de panneaux photovoltaïques disponibles en fonction du particularisme du site et sur les différentes batteries et leur capacité, avec avantages et inconvénients des modèles.. Quant aux cams vous y trouverez des solutions..

http://forum.zonehd.net/viewtopic.php?id=2893

Commencez par choisir une caméra afin de déterminer sa consommation... !

Bonjour,

Olalala cela m'a l'air plutôt complexe...

Pour cette caméra http://www.foscam.fr/pack-camera-ip-foscam-fi9805w-wifi-n-hd-1-3-ir-etanche-4mm-argentee.html en plaine d'Alsace vous me conseillez quoi comme panneau solaire et batterie ?

Merci

[casimodo]

Bonjour

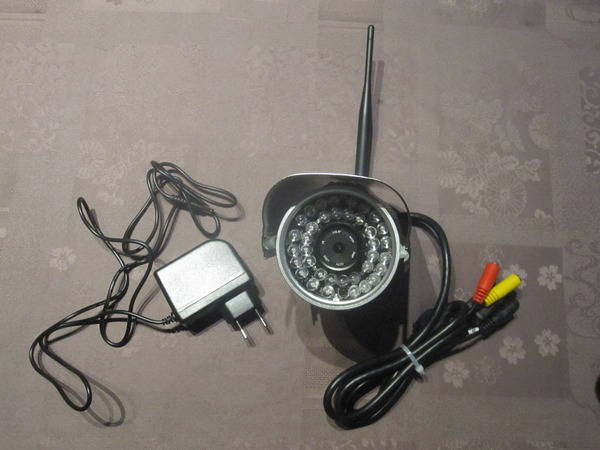

Pour l'application envisagée ( Foscam FI9805 Wifi soit consommation 140 Wh/j ) en plaine vous pouvez vous inspirer , par exemple, de cette proposition commerciale:

http://www.myshop-solaire.com/kit-solaire-85w-autonome-12v-_r_11_i_69.html

Nb : un délestage nocturne des 36 led par programmation temporaire logicielle de cette foscam permet de limiter la consommation/quotidienne pour passer la période délicate autour du solstice d'hiver (Soleil bas) conjuguée avec des conditions météos souvent les plus défavorables.

Toutefois, vous pouvez retenir que son panneau et régulateur MPTT et opter pour de la batterie plus haut de gamme, telles les lithium.... par exemple :

http://www.wattuneed.com/fr/51-batteries-lithium

Schéma principe installation solaire standard ( = latitude moyenne de la France) sur site isolé pour webcam sans-fil précitée, déportée, pour importation des images sur site internet:

Bon choix.

Ajout texte (meme auteur) sur les webcams solaires:

COMMENT CALCULER, PARAMETRES..

Bonjour

Système standard panneau cristallin + cam ambiance jour du site

( transmissions hertziennes type GSM, G3 ou G4)

Il est difficile de répondre avec un niveau de précision élevé à ces interrogations intéressantes car cela va dépendre de nombreux facteurs très particuliers:

- Région: durée, disponibilité d'ensoleillement. Il existe des cartes iso d'aide à la décision, par ex:

- Lieu/site : Régions de plaine, cas général, ou de montagne, cas particuliers.

- Puissance, consommation effective de la cam IP Wifi ou cam video + transmetteur ou cam IP Ethernet + routeur Wifi. En général de 2.5 à 7 watts selon performances, caractéristiques, fonctionnalités..

- Durée nominale, 24H/j, ou particulière, par réduction temporaire du service, x H/j de fonctionnement via une programmation.

- Nombre de jours consécutifs de service à assurer, certains se limitent à 3, d'autres à 5 ou 7 jours d'autonomie, donc en fait l'importance de la batterie

- Tension de fonctionnement demandée +5 ou 6 V, 12V CC ou alors 12 >> 220 V par convertisseur (plus rare, tenir compte pertes supplémentaires)

De ce mixte, il faudra extraire des paramètres pilotes qui vont déterminer la taille du panneau solaire donc en fait sa puissance théorique exprimée en watts-crête (pointage nominal) et la capacité de la batterie(s) exprimée en Ah.( Ampère/heure).

Avant de poursuivre, sachez que le capteur PV (PhotoVoltaique) d'une station solaire a rarement des cotes d'encombrement < 55 cm en largeur et que sa taille, dans le sens vertical, est généralement > 60 cm. Par exemple, si la puissance installée est de 40Wc, ( 2.7A@17.6v) on a environ 55 x 65 cm..

Donc vérifiez que le site et son support, où vous envisagez de fixer la structure Pv le permet, ne pas négliger la prise au vent, surtout si installation d'un panneau de 250 Wc, soit environ 1.10 x 1.80 m ! Enfin, on souligne que le panneau solaire assume 2 fonctions complémentaires, il alimente certes la caméra, souvent en permanence, tout en rechargeant la batterie, mais cette dernière fonction pouvant souvent se faire que dans un laps de temps limité, en journée, quelques heures autour de midi (culmination) moment (nuances avec les heures civiles ) qui dépend de la longitude du lieu.

En marge rappel des basiques sur la consommation électrique ou charge électrique

Expression en Watt-heures par jour (Wh/j)

Multiplier la puissance W que consomme chaque appareil, par le nombre d'heures durant lesquelles l'appareil est utilisé sur une journée de 24h. Additionner ensuite la consommation électrique de tous les appareils rencontrés, caméra, régulateur, projecteur IR, programmateur, détecteur crépusculaire .... qui s'inscrivent en débit. Le résultat obtenu est la consommation électrique totale de l'application considérée quotidiennement. Elle s'exprime donc en Watt-heure par jour, plus connu sous Wh/j.

Expression en Ampère-heure par jour (Ah/j).

Multiplier la puissance que consomme chaque appareil, par le nombre d'heures durant lesquelles les appareils précités sont utilisés sur une journée de 24h. Diviser ensuite le résultat par la tension nominale de l'appareil soit 12V : On obtient ainsi la charge électrique en courant par jour de chaque appareil. Additionner ensuite la charge électrique de tous les appareils. Le résultat trouvé est la charge électrique totale en courant de l'application par jour. Elle s'exprime en Ampère-heure par jour plus connu sous Ah/j.

Synoptique installation pour webcam HD H.264 à projecteur Infra-rouge intégré, transfert wifi. Estimation basique (=/>) se référant toujours aux conditions les plus défavorables rencontrées (cycle annuel) fin décembre, soit 3 heures d'insolation en moyenne :

Si cette cam absorberait 7 watts en permanence, la consommation quotidienne serait théoriquement de 168 Wh/j. Mais comme elle travaille en bi-régime, en mode nuit, pendant disons 17 h/jour, elle "tire" 119 Wh/j et en mode jour, elle se limite à une consommation qui chute à environ 3 watts, pendant environ 7 h, soit =21 Wh/j. On estime alors que le chiffre un peu plus réaliste est proche de 140 Wh/j, soit ce qui nous amène quotidiennement et utilement à une charge de courant de 11.6 Ah/j. Nous avons pris le rapport Jour/Nuit habituel au solstice d'hiver, mais peut être nuancé selon la sensibilité/réglage du seuil de détection de la luminosité (via photorésistance LDR) pour la durée de l'éclairage. Pour vous faire une idée pratique sur ce thème vous pouvez observer les plages de fonctionnement de l'éclairage public .(seuil déclenchement de la cellule photo ~ 4 lux)

Retour à l'utilisation éventuelle d'un minuteur-programmateur pour limiter la durée de la consommation réputée plus intense de la Webcam IR , qui "pompe" plus de 2 x voire 3 x plus en nocturne, qu'en diurne, en précisant que cet accessoire consomme certes, =/< 15/20 mA, mais beaucoup moins que ladite caméra qui resterait sous tension + IR, et peut être sans motif ...

Précisons que certaines webcams HD à vision nocturne, à plus fort faisceau, donc portée, généré par un nombre plus important de LED, peuvent faire consommer bien plus habituellement que les 7 watts standards, donc au final parfois jusqu'à 10 Watts. Bien vérifier ce point qui est pas évident à maitriser car les spécifications sont parfois édulcorées comme la consommation LED éteintes. Ci-avant nous avions pris une moyenne de 3 W mais dans la pratique, possibles 2.5W (~ 200 mA sous 12v) .

ELEMENTS COMPOSANT LA STATION SOLAIRE

Régulation:

Voyons maintenant la tour de contrôle du système phovoltaique, le régulateur de charges 12 V, il est incontournable, il analyse (mesure) en permanence la tension de la batterie et gère, régule, l'apport de courant des modules photovoltaïques Il évite aussi les court-circuits, les surcharges et les décharges profondes des batteries et assure un délestage avant dégâts. En fait il s'assure que la tension des champs soit le plus proche de la tension de la batterie.

Pour info, il consomme certes de l'énergie, mais peu, entre 3 et 15 mA d'intensité, selon le modèle. Il est l'accessoire le moins cher du système, environ 35/50 € pour les versions basiques dites PWM (modulation impulsion de durée). C'est un bon choix lorsque la température des cellules du panneau PV et modérée 45/75°.

Les versions dites intelligentes "MPPT" ( célérité d'accès du point de puissance maximal ) des régulateurs sont plus onéreuses, (prix entre 100 et 150€) mais plus performantes et en plus compatibles avec panneau PV délivrant 200W. Ouvrons une parenthèse pour dire que cette interface est préconisée en station solaire de montagne pour sa plus forte réactivé, cas du changement rapide de luminosité. Notons que pouvoir exploiter au maximum son potentiel, la tension du champ doit être considérablement > à la tension de la batterie. L'échangeur MPPT est désigné par les spécialistes comme solution idéale pour les systèmes solaires présentant une puissance supérieure grâce au coût plus faible de l'ensemble du système dû à des sections efficaces de câble + petites. Le contrôleur MPPT récupère + d'énergie lorsque la température de la cellule solaire est basse (< 45°C), ou très élevée (> 75°C), ou lorsque l'ensoleillement / luminosité est très faible..

Ouvrons une seconde parenthèse pour préciser qu'il ne faut jamais brancher un panneau photovoltaique moyen et sup, directement sur une caméra ou un transmetteur ou relais ou capteurs météo voire sur certaines batteries, risque de dégâts irréversibles ! Autre recommandation, utilisez des câbles de 4 mm² sur une longueur de 2 m max et ne laissez jamais une batterie déchargée dans cet état...(intervention recommandée dans les 24 h pour éviter des lésions irréversibles)

Si le choix du régulateur est relativement assez simple, il suffit que l'intensité du régulateur (exprimée en ampères) soit supérieure à l'intensité de court circuit du panneau solaire auquel il est relié, cette valeur étant précisée sur la notice du panneau, il serait cependant conseillé d'ajouter une marge de sécurité supplémentaire de 10% à 20%.

Régulateur d'échanges:

Dans l'offre variée des régulateurs il existe un modèle 2 entrées pour gérer 2 panneaux PV ou une version duo pour contrôler 2 batteries.

Par contre, le choix du panneau sera un peu plus délicat, comme détaillé dans la suite du texte. Ne pas sous dimensionner ce poste décisif de "captage " pour vouloir faire des économies d'emblée..! Disons pour simplifier l'approche théorique dans le cadre d'une auto-suffisance, le panneau Pv devra fournir une production Wh/j au moins égale à la consommation Wh/j, si par exemple une consommation de 160 Wh/j un panneau de 40 Watts en " plein " Soleil pendant 4 h permet, en principe,... de boucler la boucle.., mais il s'agit plutôt d'une approche édulcorée genre " tout va très bien Madame la Marquise..... mais.. "

Mais voilà dans les faits et la pratique c'est pas aussi simple et c'est surtout plus nuancé puisque pour une camera-émettrice consommant par exemple 75 Wh/j, le panneau Pv devra plutôt présenter une puissance d'au moins 100 Wc* (simulation logicielle) dans la Région la plus défavorisée de France, le Nord-Pas de Calais, autour du solstice d'hiver, puisque affectée par une faible élévation de 15.5° vers le Soleil, (dit angle zénithal) astre qui n'est pas "vaillant" à cette époque de l'année. A ce propos, la différence angulaire, axe et sa perpendicularité, se désigne sous angle incident.

Quant à faculté de capacité d'emmagasinement et restitution de l'énergie électrique dans le temps, il est le plus difficile à appréhender, car liée directement aux conditions météo-climatologiques du lieu, disponibilité vraie de l'ensoleillement ( luminosité) en journée, en surveillant particulièrement une série des jours "sombres" en continu, principalement hivernaux...Sachez pour la petite histoire qu'en France la durée d'ensoleillement est en moyenne annuelle de 5 heures/jour, c'est le temps possible dit de charge ! et qu'il est pas rare qu'une semaine s'écoule sans "voir le Soleil", cet événement pouvant statistiquement se produire en moyenne 4 fois par an surtout dans le Nord de la France, donc la batterie n'a pas le temps d'accumuler, pourtant choisie avec une capacité paraissant conventionnellement suffisante... C'est la possible coupure de service...la question étant alors, faut-il, ou pas, surdimensionner l'installation (?) Si cet évènement reste très marginal et pour une station PV facilement accessible et proche, le chargé de maintenance pourra recharger la batterie avec un groupe électrogène portatif, mais si le site est éloigné et en plus délicat, comme sur un haut sommet nous pensons qu'il sera préférable de redimensionner le système.

Par exemple, entre une installation solaire en régions de plaine, sise en Provence et une autre localisée dans les Ardennes en Nord-Lorraine Champagne, ou dans le Nord PdC , la taille (ou surface) du panneau peut être nuancée + 50 à 100% et les volumes de stockage augmentées très sensiblement dans cette partie N-N/E de la France.

Choix batterie en fonction relative avec le panneau

Disons, pour fournir un ordre de grandeur pour la France, une puissance solaire =/> 50 (Sud) à 150 (Nord) watts-crête, est usuellement rencontrée, mais qu'un panneau dit "moyen" de 80/100 Watts, approchant 5A @ 18V, ou dépassant un peu, est un exemple de choix fréquent, alimentant quelques fois des batteries standard de 40 Ah (au Sud) ou surtout, plus fréquent des 80 ou 100 Ah qui peuvent être cumulées, pour des cas moins fréquents, ex 150/180 AH avec parfois doublage de panneaux. Voilà ce qu'il faudra peut être envisager pour le domaine d'applications cité en titre, ensuite, comme vu il faudra moduler, au cas par cas ..

Pour le choix de la batterie(s) consultez les nombreuses offres commerciales pour du standard +12V CC en comparant attentivement leurs caractéristiques et techniques propres comme une différence dans la forme de l’électrolyte ( solution qui servira pour l'électrolyse entre l'anode et la cathode ) qui peut être liquide ( eau + acide ), semi liquide via une feuille de fibre imbibée d'eau et d'acide et sous forme de gel:

• Batterie(s) au plomb ouverte. Solution courante (celle des véhicules) économique, mais non recommandée par les spécialistes, durée vie limitée, décharge, entretien. Peut toutefois servir ponctuellement pour une période de test comportemental avec un système à consommation défini.

• Batterie(s) Lithium Fer Phosphate = LFP. Convient souvent le mieux si contrainte de panneau un plus discret ou au contraire, pour alors en zone plus délicate. Bon comportement, rendement et efficacité, donc bon compromis, choix techniquement souhaitable, mais plus cher que les 3 autres solutions grand public ...

• Batterie(s) GEL. autre choix pouvant être parfaitement retenu, bon compromis, prix/caractéristiques..

• Batterie(s) AGM, autre choix compatible, pouvant aussi être retenu, économique, site standard .

• 6 Batteries OPzW 2v = 12V. Autre solution dite à recombinaison de gaz, est un choix ciblé, elles sont réputées pour leur durée de vie, nombreux cycles supportés. Solution plus rare, mais efficace, surtout pour sites délicats et plutôt pros/ institutionnels (€€€ )

ex: Accumulateur "LFP" 40 ou 60 ou 90 Ah, 12.8V:

Ces 3 modèles Lithium bénéficient de retours d'expériences positifs, choix "connaisseurs" et sont réputées pour leur plus longue durée de vie, pas d'effets mémoire et leurs meilleures facultés de gestion (BMS) et de restitution de l'énergie "à bloc". A ce propos les constructeurs annoncent, que grâce à leurs performances/qualité supérieures, la capacité Ah à consacrer peut être jusqu'à 1/4 inférieure par rapport aux modèles de batteries classiques de base..

La capacité d'une batterie est toujours mentionnée sur celle-ci, exemple : 50 Ah, idem pour sa tension: ex. 12v, ainsi que sa durée de décharge: ex. C20, Toutefois pour connaître l'énergie correspondante qu'elle peut produire théoriquement, multipliez ces 2 nombres. Dans cet exemple : 50 Ah X 12v = 600 Wh, au total. Le couplage de 2 batteries identiques permet de multiplier par 2 la longévité des charges exploitables.. Remarquez au passage qu'une batterie basique ne doit jamais être déchargée totalement ( tension mini 10.8v) , et que plus elle est rechargée plus sa longévité diminue. On retiendra qu' il faut tenir compte de sa vitesse de décharge notée "C" qui a un impact sur la capacité: plus la rapidité de la décharge est importante, plus la capacité réelle de la batterie sera faible.

Quant à l'importance de l'autodécharge naturelle, surtout plus marqué en zone tempérée, elle variable, selon la technologie de la batterie, de 1 à 6%/mois ....

En conclusion d'étape, pour une installation isolée standard, votre choix se limitera généralement sur au moins de la batterie standard ( à décharge lente) Gel ou AGM (+ fréquents, moyen de gamme), ou mieux, sur la lithium-ion, on passe alors sur le haut de gamme/performances. Dans la partie Nord de la France la capacité des differentes batteries sera, si les circonstances l'exigent, revue à la hausse.

Performances, caractéristiques, comment choisir un panneau:

Avant propos: La puissance watt-crête des panneaux photovoltaïques permet de comparer les différentes marques ou technologies entre elles, sur des bases communes et normalisées, standardisées. Mais ces données indicatives ont été réalisées dans des conditions quasi-parfaites d'ensoleillement et de température, il ne faut donc pas prendre les chiffres fournis au pied de la lettre. Quant aux rendements annoncés par les constructeurs -R x %- il s'agit, pour simplifier, du pourcentage d’énergie électrique produite par rapport à l’énergie solaire reçue. On admet qu'elle varie entre 7 et 19 % selon la technologie du panneau Pv qu'il soit monocristallin, plus adapté au rayonnement diffus, jusqu'à 19% de rendement pour les derniers modèles monocristallin ou polycristallin , R jusqu'à 15% ou en tellurure de cadmium ou en silicium amorphe, dit souple R limité 7 %,.

Tout d'abord voyons l'aspect de l'ensoleillement journalier, le nerf de la guerre, qui est le nombre d'heures par jour durant lesquelles une surface exposée de 1 m2 recevra une puissance solaire de 1000 W qui s'exprime en heure/jour. Le rayonnement solaire, qui représente donc la quantité d'énergie solaire captée par une surface précitée exposée au Soleil au cours d'une journée. Autrement dit, il équivaut à la puissance solaire maximale de 1000 Watts reçue par une surface de 1 m2 pendant un nombre d'heures donné au cours d'une journée :

Il s'exprime en Wh/m2/jour. Autres unités : kWh/m2/jour, MW/ m2/jour. A notre connaissance il n'existe pas de panneau ayant exactement des cotes équivalentes.

En divisant la valeur du rayonnement solaire journalier par 1000 W/m2, on obtient l'ensoleillement. Exemple : Un rayonnement solaire de 3000 kWh/m2/jour équivaut à (3000 kWh/m2/j) / (1000 W/m2) = ici référence des 3 heures par jour d'ensoleillement

La performance nominale d'un panneau s'entend pour une exposition au sud (180°) et une élévation (ou inclinaison) ad hoc et sans ombre portée sur toute sa surface qui est supposée propre et dégagée. ( poussières, neige...) Pour la montagne on optimise le résultat en positionnant le panneau en direction du Soleil de midi observé fin décembre. De plus cette inclinaison marquée offre moins de prise à la neige. Contrairement aux idées reçues cette position angulaire verticale fixe n'est pas un handicap car le Soleil dit d'été est plus productif, malgré la perte d'angle d'exposition, donc de rendement.

Retour sur les régions de plaine de la moitié Sud de la France et surtout S/E, la taille du panneau est généralement plus restreinte car les versions habituelles cristallines sont d'origine et naturellement plus performantes que l'autre solution souple, mais aussi plus onéreuses ! Pour info on estime sur un panneau moyen que la différence de production entre le Nord et le Sud de l'hexagone est de 50 à 100Wh/j et chaque 1 Wc permet la production d'environ 1 à 2 Wh/jour en hiver et 3 à 5 Wh/j en été.

Exemple d'emploi de panneau dit moyen, 12V monocristallin de 1.21x0.54m pouvant produire quotidiennement en été jusqu'à 600 Wh/j, dans les faits c'est pas forcement la production vraie et réelle obtenue sur site, certains proposant de diviser au moins par trois, voire quatre, en hiver....

(si panneau solaire standard de 80/85 Wc, la productivité théorique peut aller jusqu'à 480 Wh/j )

Maintenant si l'installation est destinée à un lieu d'altitude en montagne, les puissances et capacités seront revues à la hausse, possibles 200 watts, et capacité 200 AH voire plus..!, car dans ce cas spécifique, on tiendra compte, en plus, des décharges naturelles en général plus marquées dans le froid, selon bien entendu le modèle de batterie retenu.. Dans tous ces sites d'altitude et certaines vallées donc globalement à plus faible ensoleillement, dit "plus diffus" ( voire même dans certaines régions de plaine à brouillard peristants de la partie Nord de la France), on peut préfèrer le panneau en silicium amorphe, qui est certes un peu moins performant ( 1m2= 60 watts/crête, rendement limité jusqu'à 9%) que les panneaux cristallin, mais plus pertinent et moins cher. Enfin ces types de panneaux amorphes, qui peuvent être au nombre de 2, ou plus, continuent, eux, de débiter sous intempéries et ciel couvert, en d'autre termes sous Soleil voilé ou caché par la couche nuageuse. En montagne il serait préférable de disposer de relevés, ou bénéficier de retours d'expériences pour mieux appréhender chaque cas particulier.

NB : le fait de préconiser du panneau au silicium amorphe en montagne ne signifie nullement que l'on ne doit jamais employer du type monocristallin voire polycristallin.

Lors de la commande du panneau Pv ne pas hésiter à les surdimensionner d'environ 15% les amorphes car leur rendement à tendance à baisser au cours des tous premiers mois d'utilisation, puis à se stabiliser.

Carte de France du nombre de jours de brouillard annuels en plaine:

Les zones de montagne, altitude > 1000 m, sont nettement moins affectées par des stratus persistants et peuvent bénéficier en hiver, par ciel bleu et milieu de la journée, +/- midi, d'un surplus d'insolation providentielle due à un albédo non négligeable produit par la neige au pourtour des panneaux...

Si vous avez un doute sur le choix des éléments décisifs, faire établir un bilan énergétique (et financier ..) par votre fournisseur, sachant que le poste le plus coûteux est généralement celui de la batterie ( 150/600 €), puis celui du (ou des) panneau(x) à partir de 60 € si version limitée à 40Wc (cas des conditions idéales !.. )

En résumé, son attention sera portée, avant tout, sur la consommation de la cam et sa durée de fonctionnement quotidienne, si application en vidéo-surveillance c'est peut être impossible de limiter les plages éclairées. On pourra aussi envisager de supprimer ou de déconnecter (sur certains modeles) la couronne IR-LED (nuit) pour les caméras touristiques, media ou météo ou autres applications domestiques. Pour info le mode nuit IR peut être enclenché plus de 16H quotidiennement en décembre et janvier, durée qui tombe à environ 8H en juin/juillet. Dans les accessoires citons encore les détecteurs ou interrupteurs crépusculaires réglables en seuil (sensibilité Lux) et en durée (minuterie) pour projecteur indépendant de la cam. Ne pas négliger la faculté de continuation de service en présence de défauts insolation persistants, période de quelques jours consécutifs...

SOLUTIONS CAM VIDEO SD DIURNE A FAIBLE CONSOMMATION ET INVESTISSEMENT:

Jusqu'à présent nous nous sommes surtout intéressés aux cams H.264 IP Wifi classiques à vision nocturne qui sont les modèles les plus vendus ... mais qui demandent à être couplées avec certains moyens dont les coûts sont non négligeables ..

Sachez cependant qu'il existe d'autres solutions moins gourmandes, par exemple on pourra faire le choix de préférer une cam moins énergivore, à partir de 0.3W, càd avec capteur entrée gamme type Cmos (intensité de 20 à 40 mA/12 V) ou un " HAD CCD" ..(90 à 130 mA) en passant par la catégorie moyenne basique "CDD" ~ 60/70 mA, selon les performances visuelles souhaitées (sensibilité, lux, résolution, n de lignes..) des différents modèles.. Notons qu'une cam ( platine ou module, à insérer dans un caisson de protection IP66 , ou une camera-bloc IP66) vidéo + audio consomme un peu plus qu'une caméra que vidéo. Autre avantage des caméras "nues" on peut obtenir un large angle d'ouverture au choix selon l'optique installée, 90 à 120 ° ou au contraire plus refermé, 30°. Voilà pour la cam indépendante.

Pour info, un système de vision nocturne illumination infrarouge -IR- sur cam ( qui s'enclenche lorsque la cellule PV de la cam détecte un certain manque de luminosité) demande au moins 200 mA, voire bien plus, selon le nombre de LED et leur puissance, donc en fait de la portée souhaitée .. Idem si choix d'un projecteur IR indépendant externe IP66, (consommation parfois 1A et plus) donc on revient à la situation initale ou presque..

Exemple de caméra SD platine/miniature, couleur, diurne, CCD 1/3, 3.6 mm, résolution optique: 752 x 582 pix. Résolution: 437 664 Pixels. Consommation 60mA sous 12V.

Pour un fonctionnement journalier continu sa consommation est de 16.8 Wh/j.

Cette solution, CCD ou CMOS, peut être mariée avec le transmetteur (120 mA) ci-après pour se limiter à 180 mA et donc des kits ou pièces solaires détachées moins chers puisque la consommation totale quotidienne de ce binôme, 24/24H, est de 51.3 Wh/j soit une charge de 4.27 Ah/j. Pour info, si cet ensemble était branché sur une batterie habituelle AGM DP de 40 Ah (non assistée Pv) il devrait pourvoir fonctionner théoriquement (mathématiquement) près de 10 jours de suite, plus ou effectivement, si batterie à capacité identique, mais au Lithium...

Transmission vidéo HF en 5.8 GHz, puissance RF 25 mW, homologué CE.



Caméra Foxeer 1200 lignes  HD analogique 16/9 eme  + émetteur 5.8 GHz et un recepteur:



Secteur de réflecteur parabolique pour rendre le système plus directif en conservant l'antenne omni d'origine:



Epure  pour mise en forme d'une section d'un réflecteur parabole F/D 0.19

(Hauteur ou largeur 12 cm )



Le module d'émission et son antenne déployée longitudinalement (L 16 cm) peut être inséré dans un tube vertical PCV dont le diamètre interne est > 27 mm, selon le modèle de module, qui sera placé exclusivement sur la partie sommitale de l'installation, au-dessus des éventuels accessoires, pour pouvoir rayonner, sans contrainte de présence d'obstacle d'hyper-proximité, omnidirectionnellement .

Binome précité sur un équipement, mât composite, d'une station météo Oregon Wmr200 / capteur éolien WGR800:

Une caméra sous module de protection carrée ou rectangulaire de 35 à 40 mm x 12 mm ( 30/50€) peut être placée dans un classique tube sanitaire PCV (fixation par collier), Diam = 45 à 50 mm interne, avec une ouverture (pare soleil) à forme adaptée, qui est variable selon de l'angle d'ouverture horizontal de l'objectif (standard 70°). La partie supérieure du tube livré a été réusinée, exemple, par rainurage ou taraudage interne, pour pouvoir placer le circuit électronique en évitant qu'il soit en contact avec les parois internes.(condensation). Il est clair qu'il tout à fait possible d'emboîter un tronçon PCV d'une vingtaine de cm à diamètre immédiatement supérieur(> 32 mm).

Schéma principe solaire, système Camera Cmos ou CCD + Transmetteur 5.8 GHz homologué, à consommation journalière contenue, (nominal 2.15 W, + régulateur soit 2.4W) dispositif pour injection dans la réseau internet:

Les images peuvent aussi aboutir directement sur un téléviseur classique ( peritel cinch) en sortie du récepteur 5.8 GHz

Dès lors tout le monde aura compris que la station autonome solaire à choisir dépendra initialement et directement des caractéristiques du matériel de visualisation/diffusion et particulièrement de la valeur de l'angle du Soleil au solstice d'hiver + la luminosité et aussi de la longévité souhaitée de fonctionnement exprimée en nombre/jours, sachant qu'il n'y a pas unanimité sur cette valeur d'autonomie....Retour sur le choix délicat de la technologie de batterie à préférer, il semble qu'une certaine unanimité professionnelle se fasse sur l'AGM à décharge profonde (hors choix projet exigeant "Lithium " donc + onéreux) et en matière de régulation des flux, sur les contrôleurs MPPT. Voici notamment pourquoi on peut observer des différence de coût ...

Précisons que les approches pour ce que l'on désigne conventionnellement " site isolé autonome " ne sont pas les mêmes que les approches pour les sites électrifiés dédiés à la production d'énergie solaire, bien que certains accessoires peuvent être partagés.

Nous avons retenu, pour illustrer nos propos, souvent la région française la moins favorisée par ces éléments incidents et donc au fur et à mesure que l'on se dirige vers le Sud, plus la performance globale de la station solaire s'améliore.

* capteurs solaires http://fr.wikipedia.org/wiki/Capteur_solaire_photovolta%C3%AFque

batterie : http://forum.zonehd.net/viewtopic.php?id=2150

Nota: un caisson protection IP66 chauffant thermostaté pour caméra entraîne un redimensionnement significatif du bilan, puisque prévoir en plus 220 mA, voire plus, toujours sous 12V, qui, on le rappelle, est le tension standardisée pour le plein air.

Suite 1 :

WEBCAM WIFI OU CAMERA VIDEO + TRANSMETTEUR 5.8 GHZ* INTEGRE OU EXTERNE SUR SITE ISOLE INSTALLATION SOLAIRE

Suite, dimensionnement puissance/capacité du système, selon l'intensité de la consommation de l'accessoire exprimée en Ampères, ici jusqu'à 0.6 A, ou un peu plus, ou alors mentionné en watts, W, qui sert à quantifier la puissance du flux, selon l'unité exprimée sur la notice jointe au produit. Si expression différente il suffit de faire la conversion.

Exemple de cam HD H264 wifi 2.4 GHz*, jour/nuit, tournant sous une tension de 12v, souvent retenue pour compléter les stations météo (voir forum " Infoclimat "), capteurs déportés (ex situ) ou pas (in situ) :

Foscam FI9805 W Puissance maximale absorbée, 6.9 watts en mode nuit/IR, soit une intensité de 575 mA. L'alimentation livrée 12V/2A/24W, est, ici, sans utilisation.

Caméra testée, rapport service rendu/prix intéressant...avec fonctionnalité intéressante, comme la programmation logicielle possible de la couronne des 36 LED, (portée 30 m) donc délestage sur mesure, durée, ou mise hors service matérielle, dans le cas de recherches d'économies d'énergie électrique. A ce propos les Foscam utilisent des capteurs CMOS, plutôt à bonne réputation, à faible consommation < 50 mA, les autres consommations étant attribuées à l 'émetteur intégré 2.4 GHz et au faisceau, si enclenché .

Depuis peu il existe un modèle plus performant en matière resolution ou d'affichage image, puisque 2 millions de pixels, la " Foscam FI9903P " mode Ethernet (sans POE), 2 LED-IR, 30 m, cam qui consomme à elle seule 4.2 W crête, (350 mA/12V) donc prévoir en plus une liaison sans fil dit pont Wifi, + 2 à 3 W, voire plus. ( selon le modèle de faisceau hertzien -FH- retenu, vérifiez avant sa consommation réelle )

Le panneau Pv qui sera associé à la Foscam 1.2 Mp devra au moins produire 150 Wh/j quel que soit le site ...., et plus vraisemblablement pour la version 2 Mp et pont wifi indépendant.

Quant aux panneaux Pv monocristallin de la dernière génération d'une puissance dite moyenne, soit 100 Wc, des observations auraient démontré qu'ils seraient capables de produire jusqu' à 23 Ah/j en été, mais plus que 1/10 ème de cette valeur, en moyenne, en hiver ..

Estimation taille batterie:

Pour ceux qui ne souhaitent pas effectuer des calculs compliqués, il existe une règle indicative d'approche, très simple, qui consiste à multiplier par 1.5 la consommation exprimée en Ampère Heure - Ah - afin d'obtenir facilement la capacité de votre batterie.

Exemple: Le système mis en place consomme 5 Wh durant 24 heures, cela nous donne donc 120 Wh/j qui se transforment en Ah comme ceci : 120 Wh : 12v = 12 Ah x 1.5, ce qui conduit à une capacité théorique de 18 Ah que l'on multiplie par le n de jours d'autonomie. Si 5 jours choisis, la capacité theorique de la batterie est de 90 Ah, valeur qui tient compte des pertes standard.

remarque: en haute montagne le fonctionnement continuel des led (apport thermique) permet de maintenir l'intérieur de la cam hors gel.

En principe on installe la Foscam au sommet du mât, si en acier galvanisé, au-dessus des accessoires météo, mais si le mât est fait en matériaux composites, elle peut se fixer en dessous. A étudier selon votre configuration ...

Le seul bémol c'est la fixation peu pratique et qui demandera une intervention, reperçage de la plaque d'appui, pour être compatible avec un mât classique de 32 mm.. Prévoir 2 colliers, vue ci-dessous.

On rappelle que sa portée hertzienne, dite de service, dépend de plusieurs facteurs, comme la pollution électromagnétique locale, de la présence d'obstacles (électriquement opaques, béton, briques...) dans l'axe de la ligne de liaison en d'autres termes, idéalement l'antenne de la caméra devrait "voir" l'antenne du modem, routeur, borne, point d'accès, pont, box/ordi.

Pour améliorer la qualité de la liaison ou augmenter la distance, il existe de nombreux accessoires en vente sur internet, telles les antennes directives ( plates ou paraboliques) wifi 2.4 GHz à +/- fort gain dBi, dites souvent "Point à point". Ces antennes bidirectionnelles émission/réception, externes, sont à monter sur le toit ou contre un mur favorablement exposé en direction de la cam. Le choix est vaste, en mode coaxial ou RJ 45, puisque des modèles sont donnés pour franchir 7 km et bien plus... (sans garantie )

Ajout:

Carte d'ensoleillement France: (indicatif, insolation régions de plaine)

Presque du simple au double de Lille à Toulon ...

On souligne bien que le dimensionnement universel proposés du système se basent, par convention, sur une période d'autonomie de 5 jours consécutifs à déficit solaire. Si le système n'apporte plus le service escompté au bout de 2 ou 3 jours de " mauvais temps" reconsidérez votre installation, par modification des postes sensibles, batterie et ou panneau ...

Pour clore, il a été observé qu'il existe parfois des différences d'analyses de bilan entre producteurs/constructeurs différents de panneaux et ou batteries, pourtant pour des moyens qui partageront une fonction de destination commune.

* les systèmes video sans fil 2.4 GHz sont en conflits avec le Wifi aussi en 2.4 GHz.

Suite 2 :

DELESTAGE ELECTRIQUE TEMPORAIRE D'UNE WEBCAM HD EN SITE ISOLE 12V

Nous savons qu'une caméra HF wifi à projecteur intégré LED-IR en fonctionnement dit mode nocturne, consomme jusqu'à 7 watts maxi (583 mA sous 12V). Ce mode est acquis automatiquement dès que la cellule-capteur de la cam détecte un niveau de luminosité insuffisant. En hiver, surtout fin décembre début janvier, une cam de ce genre peut fonctionner à ce rythme plus les 2/3, voire pouvant approcher les 3/4 du temps d'une journée (24h). Il sera donc facile d'estimer le "gain" ou l'économie technique de l'opération proposée ci après, en appliquant les formules basiques de calcul sur le message N°2. Ici dans cette approche, nous conservons la faculté de fonctionnement du projecteur interne pour couvrir des périodes limitées autour du crépuscule, pour les fins d'après midi début de soirée d'hiver jusqu'à concurrence de la coupure totale, par exemple.

Cette puissance consommée dans la durée, devient non négligeable, est pénalisante pour les installations solaires équipées de moyens limités ( techniquement dites "sous-dimensionnées" ) tant au niveau de la puissance Watts du panneau PV que, et, ou, de la capacité Ah de la batterie, dont en plus la performance découle, pour partie, de sa technologie interne,(->+) plomb > Gel > AGM DP, > Lithium (LFP), pour des raisons essentielles de budget, d'autres pour des raisons esthétiques du panneau dans un environnement sensible. On rappelle que ca sert à rien d'avoir une "volumineuse" batterie, si un panneau "trop petit" n'arrive pas à la recharger...ou un surdimensionnement de panneau couplé à une mini-batterie. Donc attention aux propositions alléchantes de kit sur Internet (panneau 20 Watts) que vous proposent des monts et merveilles.. N'oubliez pas que l'accès au solaire est plus aisé, discret et moins coûteux à Toulon qu'à Lille à puissance consommée équivalente ! Pour info, en France, la gamme pour panneaux Pv destinés à ces genre d'applications peut... débuter à 40 Watts-crête....(= disons ~ 0.25 m2 de surface)

Afin de disposer quand même d'un fonctionnement acceptable, mais donc réduit, on installe un minuteur-programmateur 12 V ( ou un contrôleur d'interruptions) qui va couper ponctuellement l'alimentation électrique de la cam 12V selon un plan de programmation particulier. En général on accorde un service souvent continu en journée et des coupures plutôt la nuit. Cet accessoire va évidemment fonctionner 24/24h, mais sa consommation est réduite, 15 à 20 mA /12V, selon le modèle.

Notons qu'il est pas sûr que cette solution de non-service soit pertinente pour les video-surveillances qui fonctionnent, elles, 24/24H, fermons la parenthèse.

Pour ce faire il existe plusieurs modèles de programmateurs qui permettent jusqu'à 20 cycles par jour, d'une durée égale ou supérieure à 15 mm. Pour les bricoleurs, une auto-réalisation est possible, voir schémas et composants sur internet

Il est malheureusement impossible de préciser qu'elle sera la durée cumulée du temps de délestage quotidien à prévoir, car cela va dépendre initialement de la performance exacte de l'installation et des conditions d'ensoleillement/luminosité locales ( 3 heures utiles/jour) qui varient fortement d'un lieu habituellement de plaine à un autre en France, sans évoquer le site de montagne, lui, à oublier, avec cette approche économique !.

Faire un test de fonctionnement sans programmation et cela sous une météo représentative pour observer la durée du service max, en principe on devrait au moins atteindre plusieurs dizaines d'heures, selon notamment la composition de la batterie en rappelant que la plomb/gel de doit pas être déchargée à plus de 80% ... Ensuite une fois cette donnée de durée déterminée, il est vivement conseillé de se limiter à une seule coupure +/- moins longue par jour, car l'électronique en général n'apprécie pas à la longue les multiplications répétées des coupures de tensions.

Synoptique pour un dimensionnement de base 40 watts/40 Ah Gel ou AGM...(si "LFP" la durée de restitution d'énergie s'allonge)

Peut... satisfaire à un service opérationnel dans un horaire compris entre 8 h et 16 h dans la meilleure des hypothèses de conditions, puisque pendant ce laps de temps la consommation de la cam en mode jour a chuté d'environ de moitié, soit 3W, et est donc quotidiennement plus que de l'ordre de 24Wh/j ce qui conduit à un courant de charge de 2 Ah/j.. Sur ce schéma ci-dessus la minuterie est placée entre la cam et le régulateur, mais elle peut être insérée entre la batterie et le régulateur, on économise alors sa consommation, ci-après:

Ce schéma, rappelons-le à approche économique, illustré par une traditionnelle et habituelle Cam HD IP wifi, peut être parfaitement dédié à une autre solution, telle une cam IP IR RJ 45 (ordre de consommation, 3 à 4 Watts) + pont Wifi ( environ 2 à 3 W +/- selon modèle) en ISM 2.4 ou 5.8 GHz, etc....

Autre approche possible avec la Foscam FI9805W par programmation des plages éclairées, consommation, sans LED, 24h x 3V mini 72 Wh/j depuis un kit standardisé "moyen "de 100 Wc et 100 Ah:

Si projecteur IR enclenché 6h par jour la consommation passe à 96 Wh/j, soit une charge journalière de 8 Ah, alors qu'en mode "max" la charge monte à 14 Ah.

(Nb: une imprécision limitée peut apparaître car la cam diurne ne fait pas exactement 3w )

Notons que le programmateur peut être aussi affecté uniquement à un projecteur IR séparé si cam que diurne.

AIDE A LA DECISION, LOGICIEL D'ESTIMATION DE PRODUCTION Wc ET DE CAPACITE Ah

http://www.solaris-store.com/80-simulateur-solaire

sachant que pour notre cas de site isolé autonome 12V, on choisit exclusivement, dans l'onglet "élévation", un angle le plus proche avec celui formé par la "hauteur "du Soleil au solstice d' hiver, zénith, soit de 15 à 25 ° (*) du Nord de la France au Sud de la Corse.

Ouvrez le logo " Divers ? " y indiquer la consommation quotidienne en "Watts heure/jour" , de votre webcam, exemple 100 Wh/j. Puis définissez la puissance souhaitée d'installation, kit, en général autour de 100 watts-crête et une batterie classique de l'ordre 100 Ah. Dans cet exemple on observe une charge quotidienne de 8.3 Ah ce qui doit permettre d'atteindre "normalement" les 5 jours d'autonomie, sachant que l'on peut pas tirer à fond sur toute la capacité d'une batterie standard et qu'il existe diverses pertes dans le système d'où la marge nécessaire.

Les autres paramètres sont suffisamment clairs, comme mettre dans " zone " votre Région-iso, disons 1 Lille, "inclinaison " = 15° et sélectionnez dans "orientation" Sud (sauf si cette direction privilégiée est occultée), le type de pose est sans objet.

Lisez sur les 2 bargraphes les résultats des différentes combinaisons/offres et dans l'onglet "bilan", la production minimum hivernale, soit ici dans cet exemple 49 Wh/j.. Le curseur bas doit être au moins de couleur jaune, orange c'est limite, mais possible ?, vert, avec plus forte marge. Prendre connaissance des mentions dans " Avertissement ".

(*) Programme SOLARTOPO. Angle d'élévation E du Soleil (formé avec l' horizontalité du lieu) et heure passage au sud dit "midi" :

http://www.solartopo.com/orbite-solaire.htm

Si E= 30° l'inclinaison du panneau est de 60° pour être perpendiculaire avec l'axe de rayonnement solaire.



maj : additif, synoptique camera TX  et site standards



Station meteo + cam (maj)



Modifié 5 avril 2018 par casimodo
