[Best Of] Imagerie radar 📡

[Pan]

Bonjour, plutôt que de polluer inutilement le topic [Best Of] Imagerie satellite, j'ai décidé de créer son petit frère pour l'imagerie radar 🙂





Je commence pour l'archivage avec la superbe division orageuse qui a donné les superbes supercellules avec trajectoires symmétriques le 6 juin dernier (2024) sur le Massif Central. Il est plutôt rare en France d'observer un si beau cas. On voit notamment sur la cellule déviant vers la droite un superbe couplet transitoire à basse altitude (< 300 m) sur V sur le côté sud de l'image.



Modifié 13 juin 2024 par Pan

[Pan]

Voici une autre image avec supercellule de Luneville (radar de Nancy) le 4 avril dernier (2024). A droite, c'est non plus les vitesses radiales V, mais les vitesses radiales relatives (en soustrayant le déplacement de l'orage), ce qui fait très bien ressortir le couplet de rotation à 14h TU. Puis à 14h30 TU, où on a un couplet plus faible et de plus petite dimension. Cet instant était associé à un phénomène venteux violent (parfois qualifié de tornade mais pas si clair selon moi) décrit ici par Cers :



https://www.meteopratique.com/2024/05/supercellule-vitrimont-meurthe-et-moselle.html



[Météo78]

Ce dipôle correspond à une cellule qui a donné 2 tornades hier en Bourgogne. Confirmé par des chasseurs sur place.



[Pan]

J'ai implémenté un nouvel algorithme qui affiche les trajectoires cumulées des zones de rotation, qui donne des résultats plus parlants (selon moi) que mon précédent algorithme qui traquait les mésocyclones. J'ai testé avec le cas des belles supercellules du 6 juin 2024 sur le centre est du pays. Je partage ici, car c'est des produits radars et c'est joli 🙂



La séquence radar (réflectivité) :





Les trajectoires des rotations en basse troposphère, cumulées sur la même séquence (2 h au total), qui fait bien apparaitre le mésocyclone de la supercellule déviant vers la droite en rouge, puisqu'on considère souvent que le seuil de vorticité mésocyclonique est de 0.01 1/s. On voit bien la courbure de la trajectoire aussi, et combien la rotation intense dans les 3 premiers kilomètre est transitoire (20-30 km de long). Je montre ici uniquement les valeurs positives, ce qui filtre la rotation de la supercellule déviant vers la gauche.



Modifié 21 octobre 2024 par Pan
modifié la seconde figure + ajout d'une 3ème figure avec "meilleur" filtrage

[Pan]

Voici une animation que j'aimerais partager même si je suis encore en train de tester ça. Mais c'est tellement stupéfiant de pouvoir obtenir ainsi la structure fine de la convection dans les observations. Il s'agit d'une reconstruction de champs à partir de données radar pour une supercellule tornadique au printemps dernier. Attention, ça n'est pas une simulation, ça n'est pas une assimilation de données, ça n'est pas non plus des observations de stations au sol, ce sont des observations radar. J'ai reconstruit à partir de la réflectivité radar et des vitesses radiales Doppler :

• le vent à 1 km au dessus du sol : vecteurs noirs pour le vent horizontal, contours noirs pour le vent vertical (solide vers le haut, tirets vers le bas)
• la pression à 1 km au dessus du sol : contours verts, solide pour les anomalies positives, tirets pour les anomalies négatives
• la température au dessus de la surface : contours rouges, solide pour les anomalies positives, tirets pour les anomalies négatives

On voit bien apparaitre le vortex, les courants ascendants et descendants, les gradients de température sous l'orage, l'anomalie de pression associée au vortex.



Prochaine étape après la phase de test, appliquer ça aux données françaises.

Modifié 19 février par Pan
précision ajoutée

[Victor hurricane tempête]

Belle occlusion sur les images radars pluies, il'y'en a pas mal localement.







[bernardt60]

[Mica]

Il y a 3 heures, Victor hurricane tempête a dit :

Belle occlusion sur les images radars pluies, il'y'en a pas mal localement.











C'est l'image de 6h qui m'a bien plu perso, Nantes dans "l'oeil" :





En gif c'est sympa également :



[Charles G]

Bonjour,



Un 18 Août 2022 (bis) à eu lieu sur la Méditerranée 3 ans après, soit le 13 Juillet 2025.



Pour mémoire:







Ce spectaculaire MCS, probablement un Derecho, adoptera 2 formes bien particulières, démasquant la violence du système.

Fort heureusement, la Corse ne sera pas touchée. Le MCS se déstructurera en approchant l'Ile.

Chaud chaud!!🥵



Comma Echo:









Bow Echo:



[Thotor76]

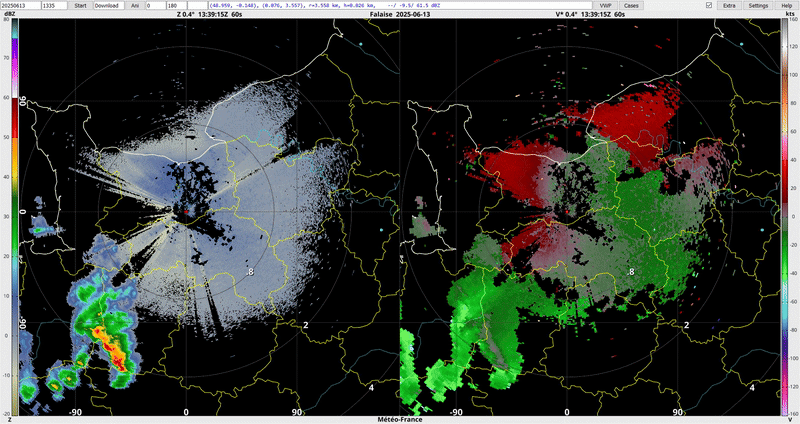

En me baladant dans mes fichiers et vu le calme orageux ici en Belgique, j'ai pu retomber sur l'animation radar (bon la qualité est pas folle, je l'admets) de la dégradation orageuse du 13 juin 2025, et ici plus particulièrement sur la région normande.
Je ne rentre pas dans les détails, mais plusieurs dipôles sont visibles, dont un particulièrement vers 17-17H30 UTC qui, lors du suivi en direct à distance, m'avait assez interpellé moi et un autre passionné.
Sur la fin de l'animation, ce système était parti sous une forme linéaire avec de bonnes rafales sur le nord et surtout à l'avant un bon courant de densité, qui avait bien rafraichit sur le coup.





Nul doute que les données seront retravaillées par certains pour mettre en évidence l'une ou l'autre caractéristique de ces cellules ^^ .



[Thotor76]

Plusieurs coquilles sur mon message précédent.
Il aurait été mieux d'utiliser plutôt le SRV pour faire ressortir le dipôle, chose que je n'ai pas utilisé.
Et puis, utiliser un angle qui tape + haut, bon dans ce cas on a que le choix entre soit 1.2° soit 4° (le 1.2° offre une hauteur h de ~1400m sur la cellule qui m'intéresse).
J'ai donc ici simplement zoomé sur la cellule qui m'intéressait.
Pour info, j'ai repris les données du RS de 12 utc du 13 juin de Trappes, 234°/30.0 kts.
Oui, 30 kts et non 20 car sur l'archive GFS le SR est + "soufflant" sur la Normandie que la RP.
Et de toute façon j'ai la flemme (suis en période d'exams) d'aller chercher un sondage ERA5 puis calculer sur l'hodo 😅



(Je suis toujours preneur de correction/ rectification si les + connaisseurs sont là ^^).

[Charles G]

Salut,



Belle offensive!



J'avais pu voir quelques bases suspectes depuis le nord IDF, à la limite de la Normandie. Sacrée ambiance.
